Diese Seite beschäftigt sich schwerpunktmäßig mit dem Antrag und den technischen Geräten zum Raumklimamonitoring in Kirchen. Informationen zum Anwendungsprogramm zur Datenüberwachung finden Sie auf folgender Informationsseite: »KlimaApp.EKvW – KIRCHE+KLIMA (kircheundklima.de)

Um kurzfristig effektiv fossile Energieverbräuche einzusparen, ist ein Blick auf unsere kirchlichen Gebäude notwendig: Kirchbauten, Gemeindehäuser, Kindertagesstätten und Wohnhäuser. Ein besonderes Augenmerk gilt hier unseren Kirchbauten, da sie meist nicht durchgängig genutzt werden und gleichzeitig einen großen Heizbedarf haben.

Zwingende Erfordernis zur Absenkung der Raumtemperatur in Kirchenbauten ist die Überwachung der relativen Luftfeuchtigkeit. Dazu dienen Datenlogger, also Geräte, die kontinuierlich die Temperatur und Luftfeuchtigkeit im Kirchenraum aufzeichnen. Diese sollten, sofern bisher keine Aufzeichnung stattfindet, zeitnah installiert werden. Zurzeit hat das Klimabüro noch Gateways und Datenlogger, die sie auf Antrag zur Verfügung stellt. Für den Betrieb und die technische Unterstützung beträgt die Jahresgebühr pro Datenlogger 42 €.

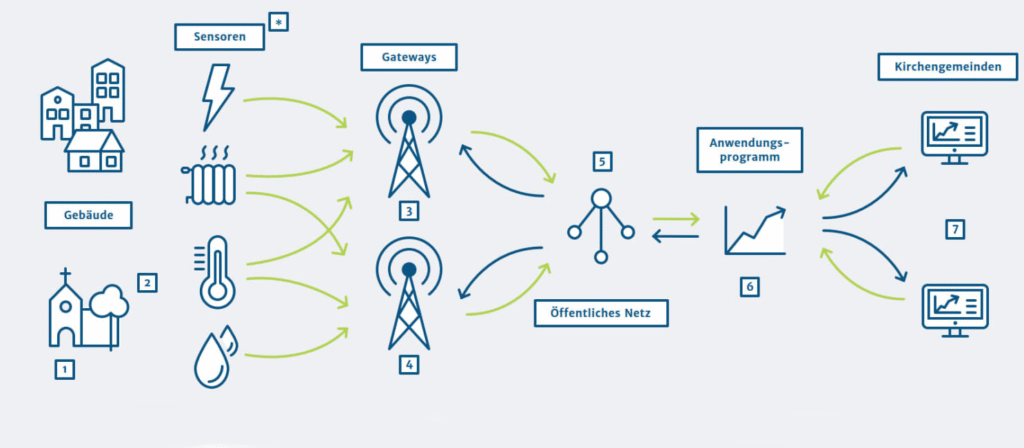

Das Klimamonitoring ist eine vollautomatisierte Lösung, die es den Verantwortlichen erleichtert, ihre Gebäude zu überwachen, ohne ständig vor Ort zu sein und Daten händisch ablesen zu müssen. Für die Datenübertragung haben wir uns für den LoRaWAN-Funkstandard entschieden, da auch durch Gebäudewände eine Reichweite von 100 m erzielt wird. Ein sogenanntes Gateway, das die Daten empfängt, kann direkt neben den Internet-Router (z. B. Im Gemeindehaus) aufgestellt und über Netzwerkkabel oder WLAN verbunden werden. Die Datenlogger sind batteriebetrieben und benötigen keine Kabelinstallation. Die Logger haben eine lange Batterielaufzeit (bis zu 10 Jahre). An jenen Standorten, an denen keine Internetverbindung existiert, können Gateways mit Mobilkarten eingesetzt werden.

Wir empfehlen drei Datenlogger je Kirche:

• Im Kirchraum, um das Raumklima der Besucher:innen zu erfassen
• An oder in der Orgel, um rechtzeitig hohe Luftfeuchtigkeit zu erkennen
• Außen am Gebäude

Mit Hilfe des Außensensors gibt die KlimaApp Lüftungsempfehlungen, um das Raumklima zu regulieren.

Antrag Klimamonitoring

Rückfragen und Anträge können als formlose E-Mail an »klimaapp@ekvw.de geschickt werden. Wir bitten Sie um folgende Informationen unter dem Betreff „Antrag Förderprogramm Temperaturabsenkung“:

• Kirchenkreis
• Kirchengemeinde
• Adressen Kirchgebäuden
• Versandadresse für die Datenlogger
• 1. Ansprechperson, die auch die Daten überwachen wird (mit E-Mail-Adresse)
• Verfügen Sie in der Nachbarschaft Ihrer Kirche (in Sichtweite) über ein Gebäude mit LAN bzw. WLAN-Anschluss?
• Beschreibung der derzeitigen Situation und gegebenenfalls Vorüberlegungen.

Anbringung Datenlogger

1. Sie schicken uns einen informellen Antrag an »klimaapp@ekvw.de
2. Wir schicken Ihnen die Datenlogger und das Gateway  per Post zu.
3. Die Datenlogger verfügen über einen externen Temperatur-Sensor. Er ist für die Messungen nicht notwendig.
4. Bringen Sie die Datenlogger, wenn möglich, wie folgt an:
   • An der bautechnisch und klimatisch sensibelsten Stelle in Ihrer Kirche an, in der Regel ist das die Orgelempore. Versuchen Sie, die Sensorik innerhalb des Orgelgehäuses zu installieren.
   • In dem Bereich, in dem sich die Gottesdienstbesucher aufhalten. Wir empfehlen das Kirchenschiff, z. B. unter der Kirchenbank, mittig in der 2.Reihe. Ist eine Anbringung nahe der Bestuhlung nicht möglich, kann der zweite Datenlogger alternativ im Altarbereich angebracht werden. Bei Unsicherheiten zur Anbringung der Datenlogger in Ihrer Kirche, wenden Sie sich bitte an die zuständigen Bausachbearbeitenden in Ihrem Kirchenkreis.
   • Der Außensensor sollte auf einer sonnen- und regenschützten Seite der Kirche angebracht werden. Achtung: Er ist nicht regendicht. Als einfaches Gehäuse kann eine Kabelverteilerdose dienen, bei der die nach unten zeigenden Durchführungen geöffnet werden.
5. Für den Fall, dass Sie Datenlogger für mehrere Kirchen beantragt haben, berücksichtigen Sie bitte die richtige Gebäudezuordnung auf der Rückseite der Datenlogger.
6. Sollten Sie eine unregelmäßige Datenübertragung bei den Datenloggern beobachten, lohnt es sich möglicherweise den Datenlogger näher am Fenster zu positionieren, sodass die Funkübertragung ungehindert stattfinden kann. Die Antennen senden besser, wenn der Datenlogger senkrecht steht.
7. Die Datenlogger wurden vom Klimabüro.EKvW bereits eingerichtet. Bitte prüfen Sie nach ihrer Anbringung, ob sich der Datenlogger mit dem Netzwerk verbinden kann. Bitte gehen Sie dabei wie folgt vor:
   • Drücken Sie einmal mind. 4 Sekunden auf den Knopf auf dem Datenlogger
   • Daraufhin sollte die grüne LED 5-mal schnell blinken: Das bedeutet, dass Ihr Sensor eingeschaltet ist
   • Das Gerät leuchtet einmal rot auf: Das bedeutet, dass der Sensor ein Datenpacket verschickt
   • Wenn Datenlogger sich mit dem Gateway (Netzwerk) verbinden konnte, leuchtet die LED kurz darauf nochmal 5 Sekunden grün
   • Anschließend blinkt der Datenlogger etwa alle 20 Minuten rot auf, also jedes Mal, wenn er ein Datenpaket verschickt
   • Sie können anschließend die Datenübermittlung online beobachten
   • Wenn Ihr Datenlogger im vierten Schritt nicht 5 Sekunden grün aufleuchtet, wenden Sie sich bitte per E-Mail an klimaapp@ekvw.de. Wir unterstützen Sie gerne.
8. Jede Ansprechperson aus Ihrer Kirchengemeinde (in der Regel die Person, die den Antrag gestellt hat) erhält eine E-Mail mit den Zugangsdaten für das Anwendungsprogramm zur Ablesung Ihrer Messdaten. In der E-Mail werden Sie auch Informationen über eine Kurzeinweisung in das Programm erhalten. Aus organisatorischen Gründen haben wir in einen ersten Schritt nur eine Person je Kirchengemeinde für das Programm freigeschaltet. In einen weiteren Schritt werden Sie die Möglichkeit haben, weitere Nutzer in dem Programm anzulegen.

Einrichtung Gateways (LAN-Kabel)

Wenn Sie die Möglichkeit haben, Ihr Gateway direkt über Kabel ans Internet anzubinden, ist die Einrichtung in den meisten Fällen einfach:

1. Lösen Sie die gelbe Schutzkappe und schrauben Sie die Antenne an das Gateway.
2. Verbinden Sie ein Ethernet- (LAN-) Kabel (RJ45) mit dem Gerät.
3. Verbinden Sie das Gateway mit einen Stromanschluss.
4. Nach einer Startphase sollte das Gateway beginnen kontinuierliche blau (3. LED v. li.) leuchten. Sonst springt sie nach ca. 1 min wieder auf Rot.
5. Sollte sich Ihr Gateway nicht mit dem Internet verbinden können, dann liegt das an Ihrer Netzwerkeinstellung. Bitte kontaktieren Sie in diesem Fall den Netzwerk-Administrator.

Einrichtung Gateways (WLAN)

1. Lösen Sie die gelbe Schutzkappe und schrauben Sie die Antenne an das Gateway.
2. Verbinden Sie das Gateway mit einen Stromanschluss. Das Gerät beginnt, kontinuierlich rot zu leuchten. Das bedeutet, dass das Gerät über eine Stromverbindung verfügt.
3. Suchen Sie auf Ihrem PC das W-LAN-Netzwerk mit dem Namen dragino-xxxxxx und verbinden Sie Ihren PC mit dem Passwort dragino+dragino.
4. Öffnen Sie Ihren Internetbrowser und geben Sie in die Linkleiste folgende URL (Internet-Adresse) an http://10.130.1.1/ und drücken Sie die Enter-Taste.
5. Es öffnet sich ein Login-Fenster. Geben Sie folgende Daten ein und drücken Sie „Sign in“:
   • User Name: root
   • Password: dragino
6. Es öffnet sich die Benutzeroberfläche des Herstellers. Klicken Sie unten rechts auf „Wifi AP“.
7. Machen Sie unter „WiFi WAN Client Settings“ folgende Eingaben:
   • Setzen Sie das Häkchen bei „Enable WiFi WAN Client“
   • Wählen Sie bei „WiFi Survey Ihren W-LAN-Namen aus
   • Unter „Host WiFi SSiD“ sollte Ihr W-LAN-Name automatisch erscheinen
   • Geben Sie unter „Passphrase“ Ihr W-LAN-Passwort an
   • Klicken Sie auf „Save&Apply“
8. Ihr Gateway sollte nach einigen Minuten blau zu blinken anzufangen. Sobald es eine Verbindung aufbauen konnte, sollte es kontinuierlich rot und blau (3. LED) leuchten. Ist die Verbindung gestört, leuchtet die dritte LED wieder rot.

Sollten Sie Schwierigkeiten haben, ihr Gateway einzurichten, könnten folgende Schritte helfen:

• RESET: Rechts neben den drei Ausgängen am Gehäuse (Strom, LAN und USB) finden Sie ein kleines Loch, das mit „Toggle“ beschriftet ist. Nutzen Sie eine Büroklammer oder etwas ähnlich Spitzes, um den dahinter liegenden Reset-Knopf zu drücken. Drücken Sie 10 Sekunden, das blaue Lämpchen sollte zu blinken beginnen.
• EINRICHTUNG WLAN: Während der Einrichtung des WLANS (Schritte 4-7) ist Ihr Computer nicht auf eine Internetverbindung angewiesen. Falls Ihr Computer statt über WLAN über LAN-Kabel mit dem Internet verbunden ist, kann es helfen, während der Einrichtung des Gateways die LAN-Verbindung zu unterbrechen.
